一、產品概述：

WS-7800視頻處理器是一款高性能的全彩LED視頻處理器，使用先進的歐美圖像處理芯片進行方案設計。產品設計采用了30位數字圖像處理技術，先進的去隔行信號處理和用于專業級演示環境的真正無縫切換技術。

與市場普通的LED全彩視頻處理器相比，WS-7800支持分辨率最高可以達到3840x660@60HZ；輸入的信號源更多，支持1路DVI、2路HDMI、2路VGA、2路BNC總計7個信號輸入，并且可根據用戶需求定制音頻功能。

二、功能特點：

1）、更多的輸入接口

 WS-7800支持 2路標清視頻、2路VGA、  2路HDMI、1路DVI信號輸入， 幾乎滿足您所有工程項目的信號需求。

2）、多接口輸出

 1路HDMI、1路DVI和1路VGA信號同步輸出，HDMI和DVI可駁接發送卡，VGA可用于視頻信號同步監控.

3）、多分辨率輸出

1024X768@60HZ       1280x720@60HZ     1280x720@50HZ    1440x900@60HZ    1280x1024@60HZ      1366x768@60HZ   1600x1200@60HZ      1680x1050@60HZ    1920x1080@60HZ   1920x1080@50HZ   1920x1200@60HZ      1024x1280@60HZ   2048x640@60HZ       2048x1152@60HZ    2304x1152@60HZ   2560x816@60HZ

1536x1536@60HZ      3840x660@60HZ

4）、無縫切換

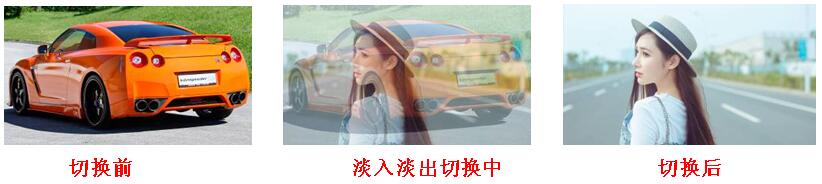

對輸入的信號進行快速切換和淡入淡出切換，切換過程不黑屏，以增強并呈現專業品質的演示畫面，并同時可以實現音視頻信號同步切換。如下圖為淡入淡出切換效果：

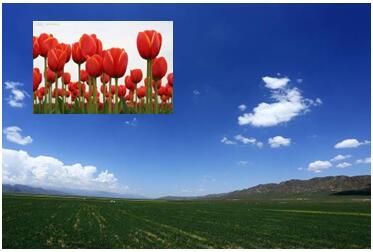

5）、任意位置、任意大小的畫中畫

畫中畫的信號源、畫面大小、畫面位置均可調節，真正做到隨心所欲的控制；

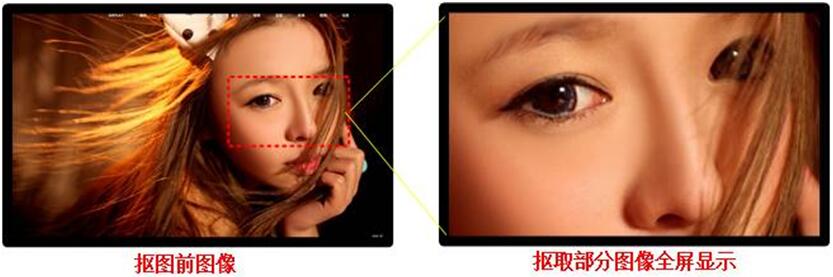

6、圖像裁取功能

用戶可以根據自身需求裁取輸入信號的任何一部分放到大顯示單元全屏顯示，如下圖所示:

7）、音頻定制

     支持定制所有輸入信號音頻同步切換功能。HDMI信號內嵌音頻、VGA、DVI、BNC信號內嵌音頻信號輸入，HDMI內嵌音頻輸出，同時支持一路獨立音頻口輸出。

8）、畫面凍結

支持畫面凍結功能，讓您可以隨時捕捉視頻精彩的瞬間；

9）、一鍵黑屏

     支持按鍵一鍵黑屏切換功能，方便某些需要完全關閉顯示內容或者降低室內亮度的場所或瞬間，方便便實用；

10）、廣播級圖像縮放引擎

WS-7800采用高性能的30位Faroudja? DCDi圖像縮放引擎，可對各種分辨率的信號進行向下或向上的圖像解析度轉換；

11)、可拼接的LED視頻處理器

多臺LED視頻處理器前端增加信號分配器，通過簡單的拼接設置，不需要購買昂貴的拼接控制器，即可實現超大分辨率LED全彩屏的拼接顯示需要，最大拼接數量可達10x10；

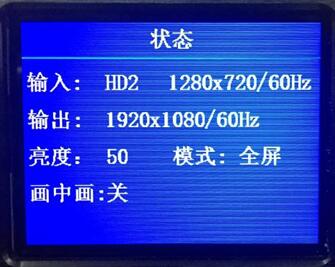

12）、易于LCD液晶界面

設備前面板內置一個全彩LCD顯示屏，通過屏幕可直接了解到機器工作狀態，如當前信號源、輸入分辨率、切換模式、畫中畫模式開關等…

13)、清晰的按鍵導航

    所有設備安鍵內置指示燈，通過機箱按鍵指示燈導航可以非常直接的看到設備工作狀態，如當前顯示信號通道、無縫拼接模式等…

14）、多種控制方式

    通過機箱按鍵便可以實現對設備的全功能控制，同時也可以支持界面化控制軟件通過RS-232、紅外遙控、開放控制代碼中控控制.

三、連接示意圖：

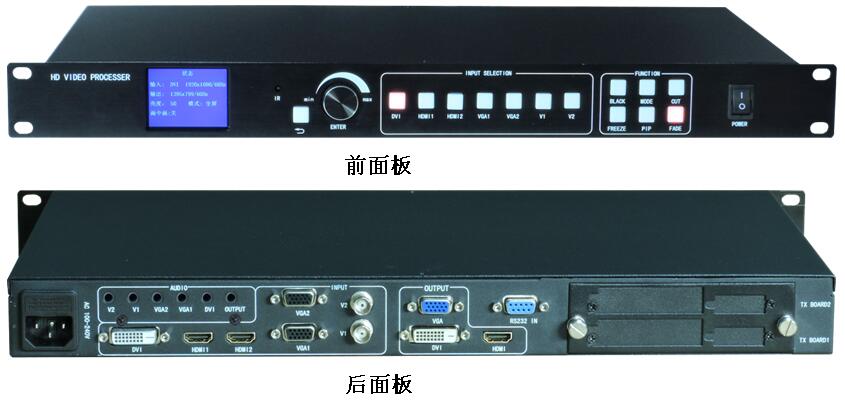

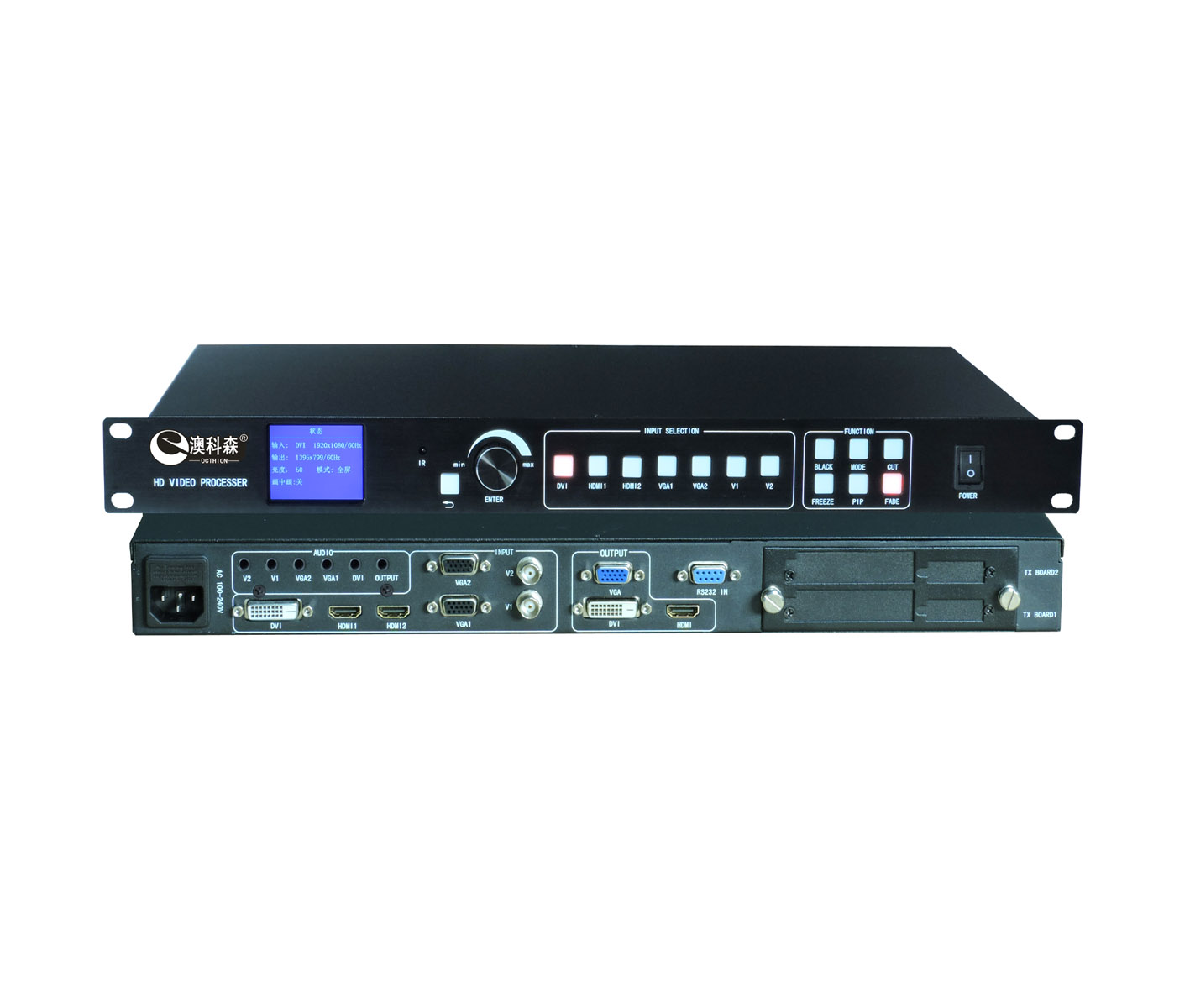

四、產品圖片：

五、技術規格：
