一、產品概述

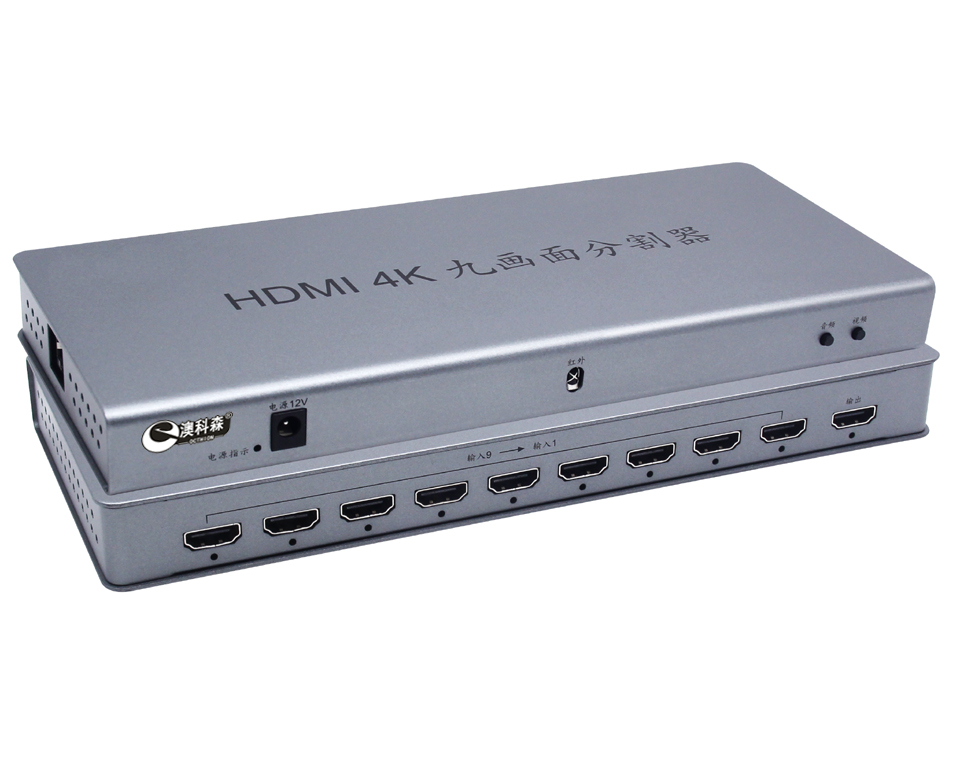

WS-H9009是一款超高清畫面分割器，主要功能是將9路HDMI輸入信號同時顯示在一個高清顯示器上，并且有多種視頻分割效果，同時九路高清輸入信號可做無縫切換。

WS-H9009這款高清9畫面分割器是目前市場上應用比較多的一款標準型產品，產品主要應用于視頻會議、教學、展覽展示、股票，游戲等需要使用單臺顯示單元同時顯示多個高清信號的場所。

WS-H9009這款高清9畫面分割器切換方式多樣靈活，可通過前面板按鈕控制、本地IR控制，具有產品穩定,安裝簡單，是一款性價比高，實用性強的高清分割設備。

二、主要功能：

● 支持9路HDMI輸入，1路HDMI輸出；

● HDMI輸出最高支持3840*2160@30HZ，支持1080P@60HZ,2560x1600@60HZ,2560x1440@60HZ,3840x2160@30HZ輸出分辨率切換顯示；

● 支持HDMI視音頻輸出；

● 兼容1080P,720P,1080i,1024X768,1360X768等各種分辨率信號輸入；

● 支持11種顯示模式：單畫面，4畫面，8畫面（2X4），8畫面（2大6?。?，9畫面（9宮格），9畫面（1大9小）;

● 支持面板按扭、紅外遙控切換畫面顯示模式；

● 專為視頻工程度身定制的高品質經濟型高清畫面分割器；

● 支持單畫面之間快速切換功能；

● 電源：DC 12V/2A；

三、技術參數

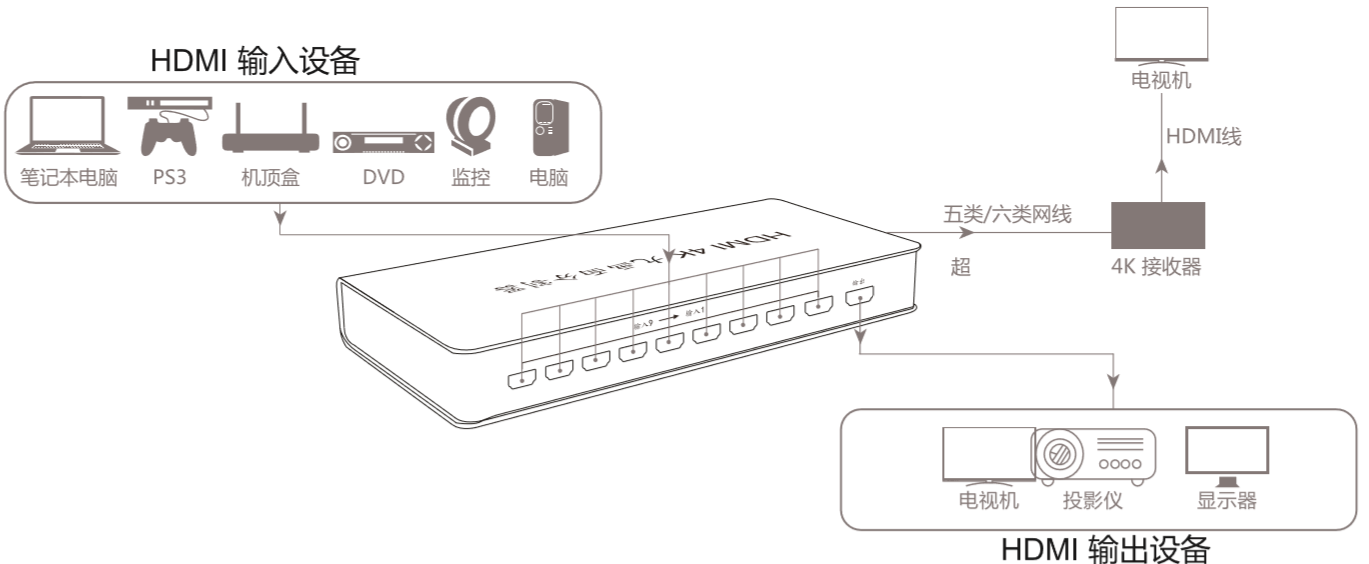

四、連接示意圖

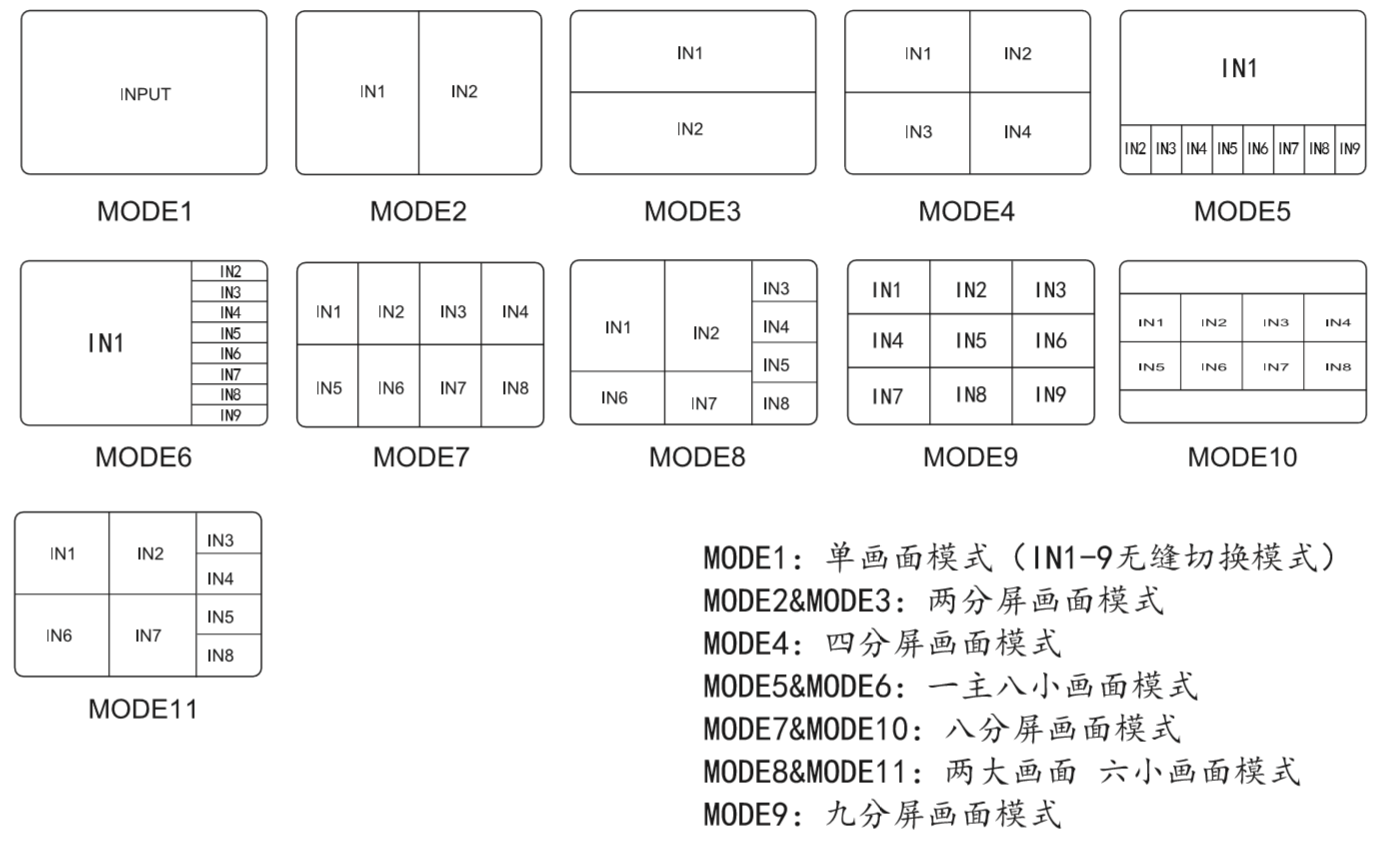

五、顯示模式：
